● 난류 발생장치 개발 배경

• 기후 변화에 따른 지구 온실가스 저감 및 에너지 사용량 감소로 미세먼지를 저감시켜 정부에서 추진하는 그린 뉴딜 정책에 적극 부응함.
• 신, 재생에너지 사용 강화 및 친환경 고 효율 에너지 설비 개발 확대 정책에 적극 참여

● 적용 가능 설비

• 열교환기 제품은 열에너지를 활용하는 산업 전반에 적용되는 제품으로 대표적으로 냉난방 공조산업, 지역난방, 발전소 등의 대형 플랜트 등에 다양하게 적용되고 있으며 관련된 모든 열교환기 제품에 적용 가능.
• 난류 발생장치는 적용되는 플랜트에 따라 열교환기 제품의 크기와 재질이 상이하며 특히 열교환기를 구성하는 관(Pipe)의 내경과 유속에 맞는 최적의 제품을 적용하여 열전달 효율을 극대화 시키고 있음.
• 최근 백연과 소음으로 인한 민원이 제기되고 있는 냉각탑의 경우, 당사 의 건식 Type 열교환기 제품을 적용하여 열전달 효율을 증가시키고 백연과 소음을 저감할 수 있음

● 적용 효과

• 열전달 효율 향상 : 난류발생장치가 적용되지 않은 기존 제품 대비 10%이상의 열전달 효율이 향상됨으로써 획기적인 에너지 Saving 효과
• 관내 Fouling 방지 : 관 내부에 난류를 발생시킴으로써 작동유체(Working Fluid)에 섞여 있는 각종 화합물이 침착, 부식되는 현상을 방지하여 설비 수명을 향상시킴.

● 개발기술의 신 기술성

• 산업계에서는 열교환기의 열전달 효율을 향상시키기 위해서 다양한 형태로 기술적인 노력을 많이 수행해왔으며 열교환기 내부와 외부로 구분하적용하는 형태를 찾아 볼 수 있음.

  · 열교환기 외부 개선 : 열교환기를 구성하는 파이프에 부착되는 전열 핀의 형상, 재질을 변경하여 열전달 효율 향상 꾀함

  · 열교환기 내부 개선 : 유체 흐름을 지연하기 위한 다양한 형태의 난류 발생 장치들이 제안되고 있으나 나선형 Groove 등으로 형상이 복잡하고 관내에 삽입하는 등 제작의 어려움이 상존하여 현실성이 없음
• 반면 당사에서 열교환기에 적용되는 난류발생장치는 형상이 단순하고 파이프 연결부에 적용되어 제작 및 시공이 편리한 장점이 있으며 설치 운용시 기존 기술 대비 유속의 지연(차압 증가)이 발생되지 않고 난류 발생의 영향에 의해 Fouling 침착을 방지하는 등 부가적인 효과를 제공

● 개발기술 핵심내용

• 일반적으로 열교환기는 직선 파이프를 연결하는 원형 파이프가 측면에 배 치되는 형태와 직선형으로 구분되며 열교환기 입구측 파이프에 난류발생 장치를 간단하게 설치 적용함
• 적용되는 난류발생장치는 열부하와 작동유체의 종류와 유속 등에 따라 파 이프의 최적의 구경과 재질이 상이하게 선정하여 적용 되고 있음

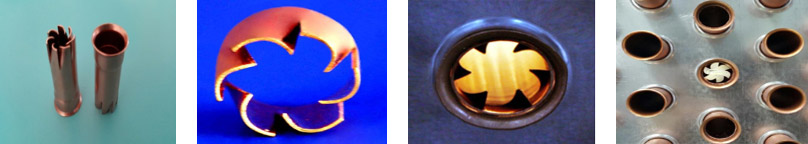

• 난류발생장치는 파이프에 고정되는 리드부와 난류를 발생시키는 블레이드 부로 구성되며 특히 배관 내부에서 최적의 난류를 발생 시킬수 있는 블레 이드 숫자와 각도 형상을 찾아 적용하여 효율을 혁신적으로 상승시킴

● 난류발생장치 설치 시 예상 효과

• 산업용 열교환기의 열전달 효율을 10% 이상 획기적 향상
• 난류에 의한 배관 내 fouling 감소로 설비관리비 및 설비 수명 연장
